Bench/Boot-программатор ЭБУ 7.020

Описание

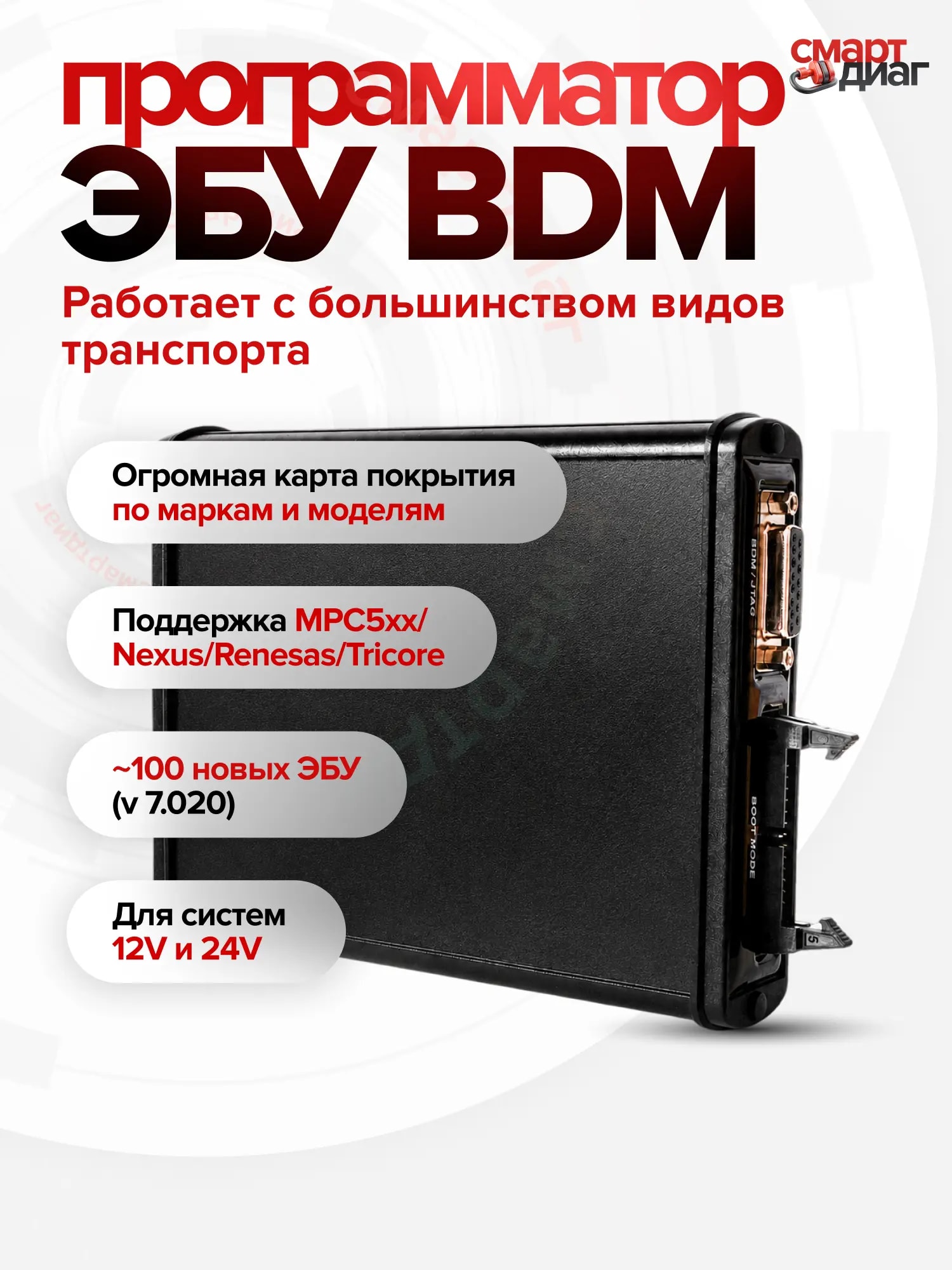

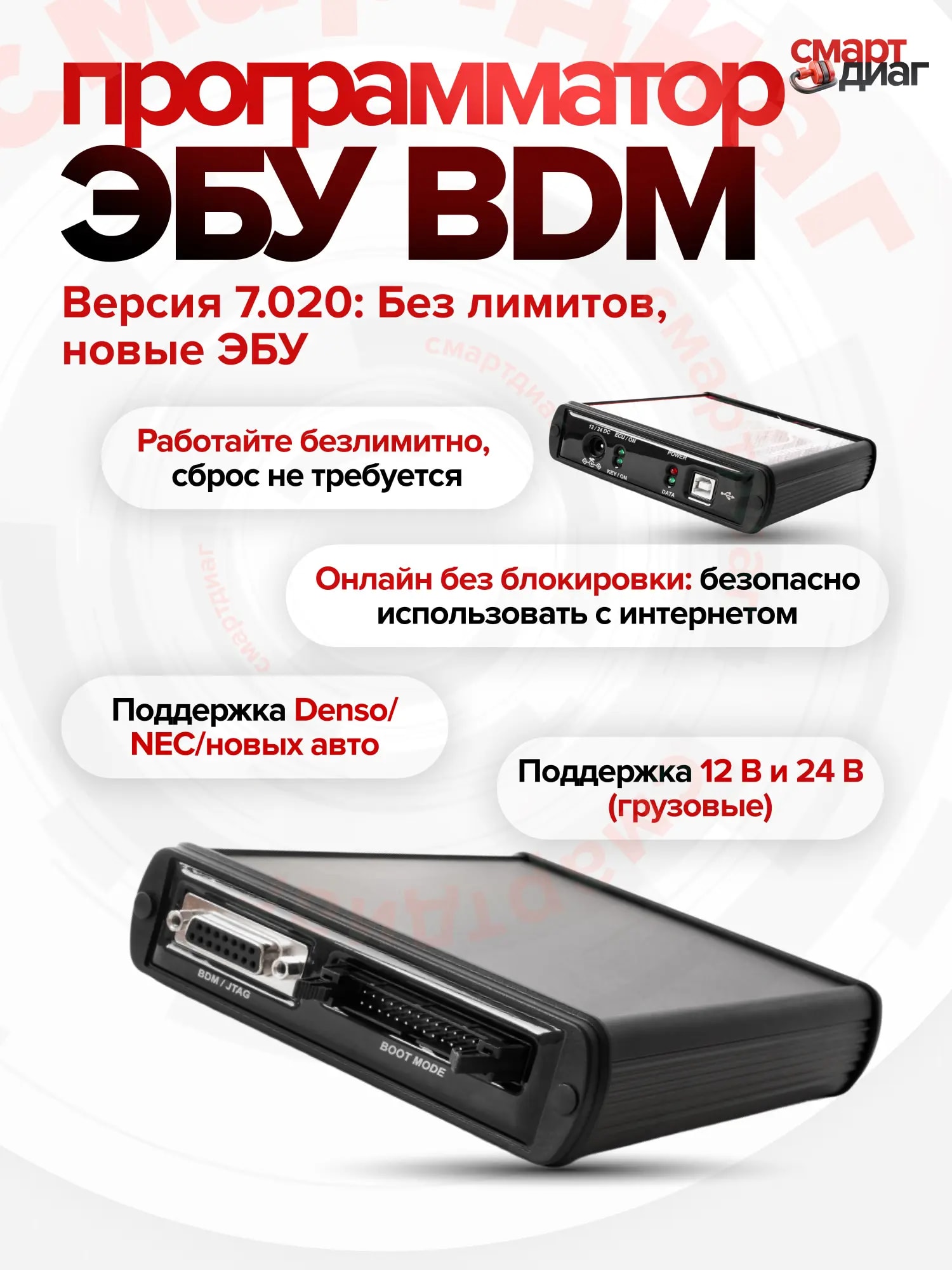

Bench/Boot-программатор ЭБУ Master 7.020 EU — прибор для работы с блоком управления «на столе»: в режимах Boot, BDM и JTAG. Нужен там, где блок закрыт для записи по OBD, требуется полное чтение памяти или блок нужно «оживить» после неудачной прошивки. Без ограничения по количеству операций. Версия без кейса — для стационарного рабочего места, где кабели хранятся отдельно.

Что умеет

• Читать и записывать прошивку со снятого блока, когда по OBD это невозможно или закрыто.
• Делать полную резервную копию памяти блока (Flash, EEPROM) — в поддерживаемых блоках.
• Восстанавливать блоки после неудачной записи по OBD — частый сценарий в мастерской.
• Чип-тюнинг блоков из базы протоколов, включая Tricore (EDC17, MED17, MEVD17).
• Работать с ЭБУ грузовиков, тракторов, мотоциклов и лодочных моторов.

Особенности версии

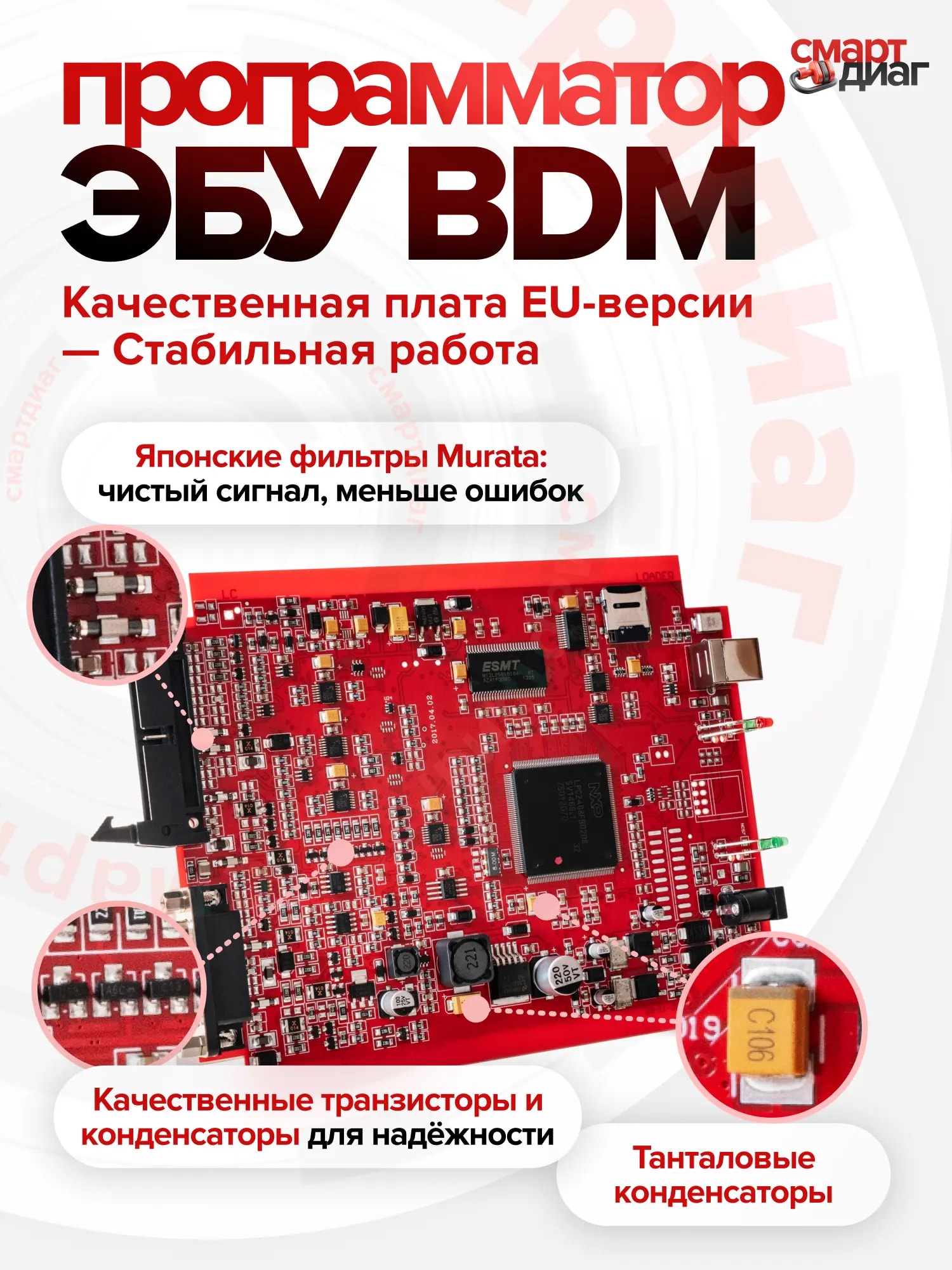

• Европейская версия (EU) на красной плате.
• Японские фильтры Murata по питанию и линиям связи — чистый сигнал, меньше ошибок при чтении и записи.
• Танталовые конденсаторы и качественные транзисторы — стабильная работа при долгих операциях.

Методы подключения на столе

• Boot (Tricore) — около 1 700 модификаций: Bosch EDC17, MED17, MEVD17, ME9.7.
• BDM (MPC5xx) — около 1 900: Bosch EDC16, ME9, MED9, Delphi MPC555.
• Boot (ST) — около 600: Bosch ME7, Marelli IAW.
• JTAG (Renesas, Nexus, Mitsubishi) — около 700: Denso, Mitsubishi, Continental.
• NEC, BDM HC12 / 68000 — отдельные блоки из списка.

Какие блоки управления поддерживаются

• Bosch EDC17 (CP14, C46, CV54, C50, CP20, CP44, CP45, C41, C64), EDC16 (C39, U31, C34, C31, CP31), EDC7.
• Bosch MED17.x, MEVD17, ME9.7, ME9.5, ME7.x, MED9.1.
• Siemens / Continental: SID803, SID807, SIRIUS.
• Delphi DCM3.5, DCM3.7, DCM3.4, CRD3, MPC555.
• Denso, Magneti Marelli IAW 6LP / 4HV, Phoenix, TRW EMS2, Motorola CM850, Sagem S3000.
• Полный список — в справочнике протоколов: поиск по марке, модели и двигателю. Номер ЭБУ лучше сверить заранее.

Какая техника

• Легковые: около 4 000 модификаций — Volkswagen, Audi, BMW, Mercedes-Benz, Citroen, Peugeot, Renault, Ford, Fiat, Opel, Toyota, Mitsubishi, Volvo, Nissan, Kia, Hyundai, Mini и др.
• Грузовые: Iveco, Volvo, Scania, MAN, DAF, Renault.
• Тракторы и спецтехника: John Deere, Massey Ferguson, Case, Claas, Fendt, Deutz, Valtra.
• Мотоциклы: BMW Motorrad, Ducati, Kawasaki, Yamaha, Suzuki. Лодочные моторы: Mercury, Yamaha, Volvo Penta, Suzuki Marine.
• Годы выпуска в базе протоколов — примерно 1995–2016.

Программа и подключение

• Блок снимается с автомобиля и подключается к программатору по схеме для своего метода (Boot, BDM или JTAG).
• Программа K-Suite 2.25 на ноутбуке с Windows. Схему подключения для выбранного блока программа показывает на экране; инструкция по установке — в нашей базе знаний.
• Питание: только внешний стабилизированный источник 12 В. Работа с блоками систем 12 и 24 В.
• Перед записью всегда сохраняйте исходные данные и сверяйте распиновку — ошибка в подключении опаснее, чем по OBD.

Комплектация

• Bench/Boot-программатор Master 7.020 EU
• Кабель GPT

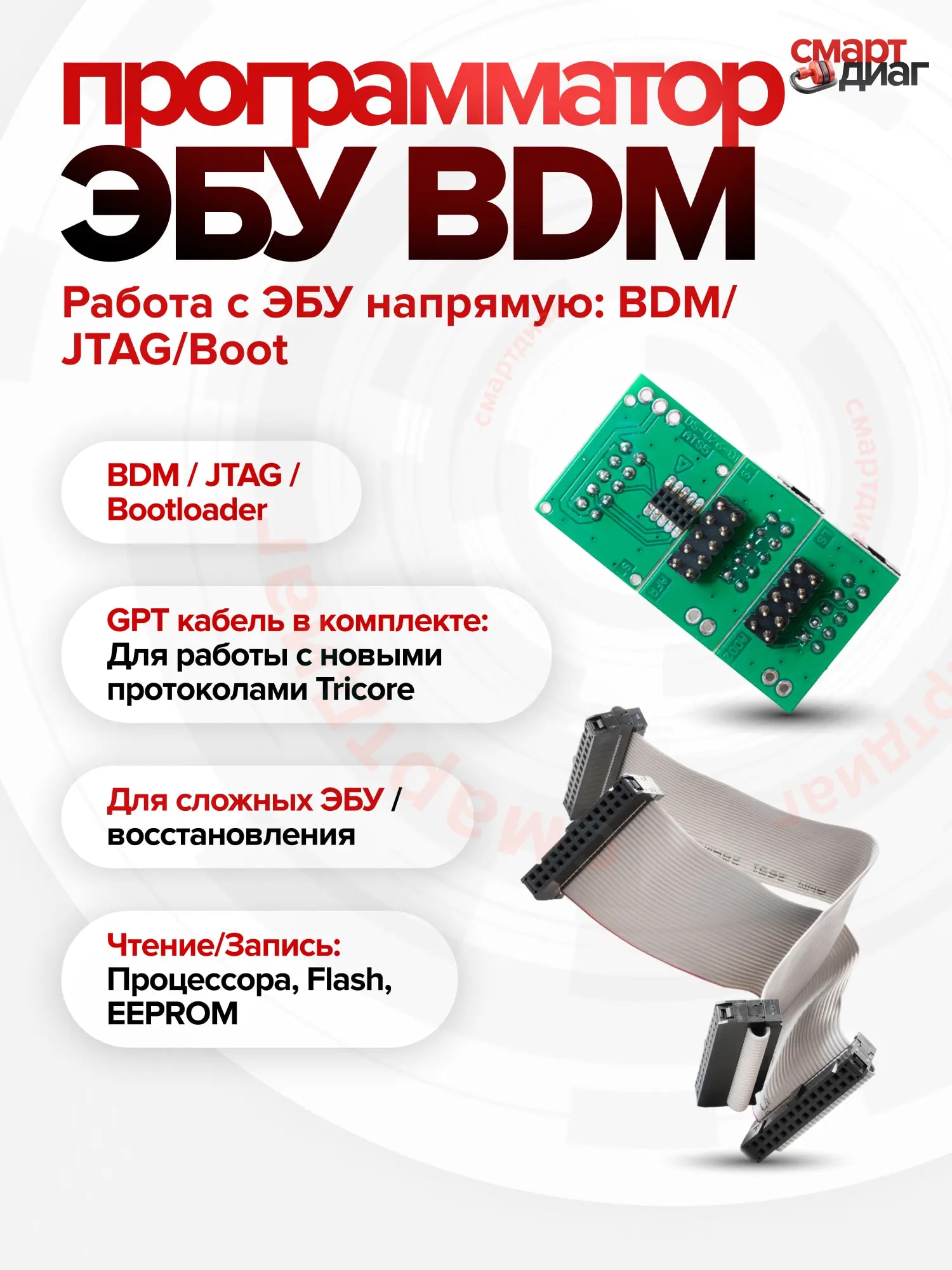

• Набор шлейфов и кабелей для Boot и JTAG
• Адаптеры BDM с индикацией
• Универсальный кабель
• Адаптер питания
• USB-кабель
• Программа K-Suite и инструкции — ссылка в облако

Перед покупкой

• Напишите нам марку, модель, год и номер блока (с наклейки ЭБУ) — проверим по базе протоколов, поддерживается ли он и каким способом.
• Нужен ноутбук на Windows. Программа и инструкции по установке — в комплекте.
• Это профессиональный инструмент: для записи прошивок нужен опыт работы с автоэлектроникой.

Частые вопросы

• Чем отличается от OBD-программатора 5.017? 5.017 работает через разъём OBD2 без снятия блока. 7.020 работает со снятым блоком — для закрытых по OBD блоков, полного чтения памяти и восстановления.
• Есть ли ограничение по количеству операций? Нет, ограничений по количеству чтений и записей нет.
• Нужно ли вскрывать блок? Зависит от метода: для Boot, BDM и JTAG обычно нужен доступ к контактам на плате. Схему для вашего блока показывает программа.
• Можно ли восстановить блок после неудачной прошивки? Во многих случаях да — это одна из основных задач прибора. Пришлите номер блока, подскажем метод.
